Головна Вимірювачі та перетворювачі параметрів електричної мережі Перетворювачі електричні:

- Перетворювач змінної напруги

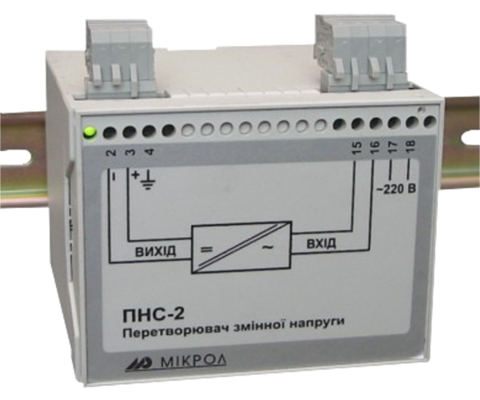

ПНС-2 - Перетворювач змінної напруги

Оберіть модифікацію:

Код замовлення:

ПНС-2
AA
Діапазон вхідного сигналу:
BB
Діапазон вихідного сигналу:
U
Напруга живлення:
СС
Тип клем комутації:

Кількість:

Доступний для замовлення

Перетворювач ПНС-2, призначений для лінійного перетворення сигналів змінної напруги в уніфікований аналоговий одно або двополярний сигнал постійного струму. Перетворювач застосовується для контролю електричних мереж та установок, для телемеханізації та автоматизації об'єктів електроенергетики та АСУ ТП енергоємних об'єктів різних галузей промисловості.

Функції:

  • Лінійне перетворення величини вхідного сигналу змінної напруги в аналоговий уніфікований сигнал: 0(-5)..5мА, 0(-20)..20мА, 4..20мА, 0(-10)..10В;
  • Повна гальванічна ізоляція;
  • Два типи клем: гвинтові або пружинні (роз’єм клема).
Вхідний сигнал:
  • однофазний
  • змінна напруга (модифікації)
  • шунт
Вихідний сигнал:
  • к-сть: 1
  • 0(-5)..5 мА, 0(-20)..20 мА, 4..20 мА
  • 0(-10)..10 В
Живлення:
  • = 24 B, 120 мA
  • ~230 В, 5ВA
Продавець

від

6 360 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ПНС-2

ПНС-102

ПНС-652

ПНС-420

Загальна інформація:

Тип електромережі:

Однофазна

Однофазна

Однофазна

Однофазна

Тип вхідного сигналу:

Змінна напруга

Змінна напруга

Змінна напруга
Змінний струм

Змінна напруга

Вхідні сигнали:

Кількість входів:

1

1

1

1

Діапазони можливих вхідних сигналів:

Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 130 кОм
Від 0 до 15 В / R = 200 кОм
Від 0 до 60 В / R = 267 кОм
Від 0 до 100 В, / R = 200 ком
Від 0 до 150 В / R = 667 кОм
Від 0 до 250 В / R = 667 кОм
Від 0 до 500 В / R = 1,3 МОМ
Від 0 до 750 В / R = 2.5 Ом

Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 130 кОм
Від 0 до 15 В / R = 200 кОм
Від 0 до 60 В / R = 267 кОм
Від 0 до 100 В, / R = 200 ком
Від 0 до 150 В / R = 667 кОм
Від 0 до 250 В / R = 667 кОм
Від 0 до 500 В / R = 1,3 МОМ
Від 0 до 750 В / R = 2.5 Ом

Від 0 до 100 мA / R = 1 Ом
Від 0 до 1 A / R = 0.1 Ом
Від 0 до 2.5 A / R = 0.1 Ом
Від 0 до 5 A / R = 0.022 Ом
Від 0 до 75 мВ (з шунту) / R = 250 кОм
Від 0 до 10 В / R = 1 МОм
Від 0 до 15 В / R = 3 МОм
Від 0 до 60 В / R = 600 кОм
Від 0 до 100 В / R = 850 кОм
Від 0 до 150 В / R = 1.4 МОм
Від 0 до 250 В / R = 2.3 МОм
Від 0 до 500 В / R = 5 МОм

Від 0 до 10 В / R = 50 кОм
Від 0 до 15 В / R = 150 кОм
Від 0 до 60 В / R = 300 кОм
Від 0 до 100 В / R = 500 кОм
Від 0 до 150 В / R = 750 кОм
Від 0 до 250 В / R = 1.2 МОм
Від 0 до 500 В / R = 2.5 МОм

Межа основної зведеної похибки вимірювання:

0,4 %

0,4 %

0,4 %

0,4 %

Період вимірювання та перетворення:

налаштовувальний: від 0.5 до 6 секунд

не більше 6 секунд

не більше 6 секунд

налаштовувальний: до 0.6 секунд

Граничне навантаження:

в 2 рази, з тривалістю до 5 секунд

в 2 рази, з тривалістю до 5 секунд

• перевищення в 5 разів та тривалістю до 5 секунд, для величини напруги до 100В.
• перевищення в 2 рази та тривалістю до 5 секунд, для величини напруги більше 100В.
• перевищення в 5 разів та тривалістю до 5 секунд, для струмових сигналів.

• перевищення в 5 разів та тривалістю до 5 секунд, для величини напруги до 100В.
• перевищення в 2 рази та тривалістю до 5 секунд, для величини напруги більше 100В.

Максимальна частота вхідного сигналу:

1 кГц

до 1 кГц

-

-

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

1

Тип виходу:

активний

активний

активний

пасивний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
–10 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
–5 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм
–10 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

4 – 20 мА / R ≤ 500 Ом

Індикація:

Цифрова індикація:

Не комплектується

Не комплектується

Не комплектується

Не комплектується

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В

Постійного струму: 24 В (токова петля)

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 100 мА
Змінного струму: ≤ 5.0 ВА

Постійного струму: не більше 30 мА

Постійного струму: не більше 30 мА

Гальванічна розв'язка:

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

• Повна. Всі вузли ізольовані один від одного
• Напруга гальванічної (електричної) ізоляції не менше 2000 В

-

Корпус:

Тип монтажу:

на DIN рейку

на DIN рейку

на DIN рейку

на DIN рейку

Маса, не більше:

не більше 0,5 кг

не більше 0.2 кг

не більше 0.1 кг

не більше 0.1 кг

Розмір корпусу (ВхШхГ):

95х100х110 мм

100х23х115 мм

94х7х64 мм

76х26х115 мм

Ступінь захисту:

IP30

IP30

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

ПНС-2

UA Настанова щодо експлуатування ПНС-2, v.2.12 870.02 KB PDF
