Головна Регулятори (ПІД, ON/OFF) Одноканальні ПІД регулятори:

Регулятор з таймером

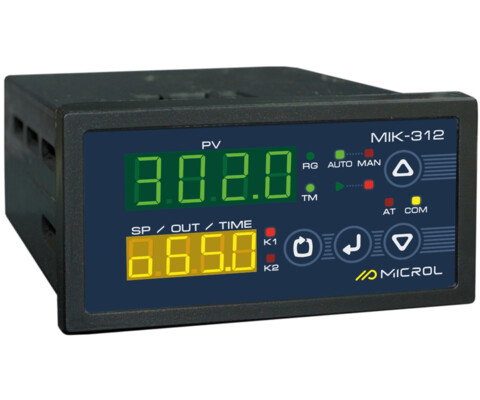

МІК-312 Регулятор з таймером

Оберіть модифікацію:

Код замовлення:

МІК-312
AA
Тип першого вхідного сигналу:
ВВ
Тип другого вхідного сигналу:
D
Код першого вихідного керуючого сигналу:
E
Код другого вихідного керуючого сигналу:
R
Наявність інтерфейсу RS-485:
U
Напруга живлення:

Кількість:

Доступний для замовлення

МІК-312 — універсальний мікропроцесорний регулятор з таймером і розширеними функціями ПІД-керування, призначений для автоматичного регулювання та контролю технологічних параметрів у промислових процесах 🏭. Підтримує ручний та автоматичний режими керування параметрами: температура, тиск, рівень, вологість, витрата  та інші величини, що можуть бути перетворені давачами в уніфікований аналоговий сигнал.

⚙️ Функціональні можливості:

🧩 Вимірювання та обробка сигналів:

  • Підтримка різних типів давачів: термопари, термометри опору, а також давачі з уніфікованими сигналами струму/напруги (тиск, рівень тощо)
  • Масштабування та математична обробка вимірюваного сигналу
  • Лінеаризація вхідного сигналу для компенсації нелінійності характеристик давачів/перетворювачів
  • Зміна типу вхідного давача без калібрування (програмна підтримка типів сигналів)
  • Ручне калібрування аналогових входів і аналогового виходу (за потреби)

🎛️ Регулювання та алгоритми керування:

  • Аналогове ПІД-регулювання (безперервний керуючий вплив через аналоговий вихід)
  • Імпульсне ПІД-регулювання (Up/Down
  • ПІД-ШІМ регулювання нагріву (PWM) — керування потужністю імпульсами змінної тривалості
  • Двопозиційне керування (ON/OFF) з налаштуванням гістерезису
  • Трипозиційне керування (відкрити/закрити/стоп) для реверсивних приводів
  • Автоналаштування ПІД — автоматичний підбір коефіцієнтів для швидкого запуску

🎯 Керування уставкою та режимами:

  • Зміна та корекція уставки (SP), у т.ч. із врахуванням зовнішніх сигналів/умов
  • Режим співвідношення (ratio) — керування за заданою пропорцією
  • Банк завдань — збереження та швидкий вибір уставок/режимів

⏱️ Таймерні та часові режими:

  • Робота по часу: витримка, циклічна робота, керування за часовими інтервалами

🚨 Сигналізація та контроль меж:

  • Контроль виходу параметра за межі: верхні/нижні пороги, попередження/аварія
  • Передача сигналізації на дискретні виходи та/або у систему верхнього рівня

🖥️ Налаштування та інтеграція в системи автоматизації:

  • Налаштування з передньої панелі
  • Сервіс і конфігурування через USB  та RS-485
  • Інтеграція у PLC/SCADA через RS-485 (Modbus RTU)

🕹️ Дистанційне (зовнішнє) керування:

  • Керування двома дискретними сигналами (Auto/Stop, Auto/Manual, вибір завдання тощо — залежно від конфігурації)
Вхідні сигнали:
  • к-сть: 2
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналогові виходи (опція):
  • к-сть: 1
  • уніфіковані сигнали
Дискретні вихода:
  • к-сть: до 3
  • транзистор ОК: до 40В, 100мА
  • механічні реле: до 230В, 5А або 8А
  • оптосимістор: до 300 В, 0.7 А
  • SSR реле
Інтерфейси:
  • USB (конфігурування)
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 4.0 ВA
  • = 18 В до 36 В, 200 мА
Монтаж:
  • щитовий
  • 48x96x135 мм
Продавець

від

9 540

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-121

МІК-121Н

МІК-121Т

МІК-312

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
Каскадний регулятор
ПІД регулятор співвідношення
ПІД регулятор з корекцією

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
Каскадний регулятор
ПІД регулятор співвідношення
ПІД регулятор з корекцією

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
Каскадний регулятор
ПІД регулятор співвідношення
ПІД регулятор з корекцією

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор
ПІД регулятор співвідношення
ПІД регулятор з корекцією

Кількість незалежних регуляторів:

1

1

1

1

Додаткові функції:

Сигналізатор
Перетворювач
Зворотній зв'язок

Сигналізатор
Перетворювач
Зворотній зв'язок

Сигналізатор
Перетворювач
Зворотній зв'язок

Сигналізатор
Перетворювач
Математичні функції
Робота по таймеру

Аналогові вхідні сигнали:

Кількість аналогових входів:

2

2

2

2

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
0-1000 Ом

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)

0-5 мА , 0-20 мА , 4-20 мА
0-2 В, 0-10 В, 0-75 мВ, 0-200 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТМКн (T), ТВР -1(A-1)
0-1000 Ом
NTC (0-1кОм, 0-3кОм, 0-5кОм, 0-10кОм)

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3), ВР20(А), ВР22(С)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

Межа основної зведеної похибки вимірювання:

≤ 0.2

≤ 0.2

≤ 0.2

≤ 0.2
≤ 0.4 % (при переході на інший тип давача, без калібрування)

Час опитування входу:

до 0.1

до 0.1

до 0.1

до 0.1

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

2

2

2

2

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

≤ 10 мА

≤ 10 мА

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

1 (опція)

Тип виходу:

активний

активний

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

4

4

4

2 + 1(опція: на вибір або АО або DO)

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300В, 0.7А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А (опційний вихід)
• Оптосимістор: до 300 В, 0.7 А (опційний вихід)
• SSR relay: 0...6 В, 20 мА (опційний вихід)
• Замикаючі реле: до 230В, 5А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485

RS-485
USB

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Семисегментна, цифрова

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Чотири розряди

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного та постійного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 6.5 ВА
Постійного струму: не більше 180 мА

Змінного струму: не більше 7.0 ВА
Постійного струму: не більше 250 мА

Змінного струму: не більше 3.6 ВА
Постійного струму: не більше 150 мА

Змінного струму: не більше 4.0 ВА
Постійного струму: не більше 200 мА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Так, опція, при умові замовлення
= 24 В, 25 мА

Не комплектується

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

DIN-рейку

DIN-рейку
На стіну

Щитовий

Розмір корпусу (ВхШхГ):

96х96х135 мм

110х160х58 мм

145х120х80 мм

48х96х135 мм

Маса, не більше:

не більше 0,35 кг

не більше 0,35 кг

не більше 0,35 кг

не більше 0,3 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

Настанова щодо експлуатування МІК-312 - v1.01

Настанова щодо експлуатування МІК-312 - v1.01 3.55 MB PDF
