Універсальний мікропроцесорний ПІД регулятор

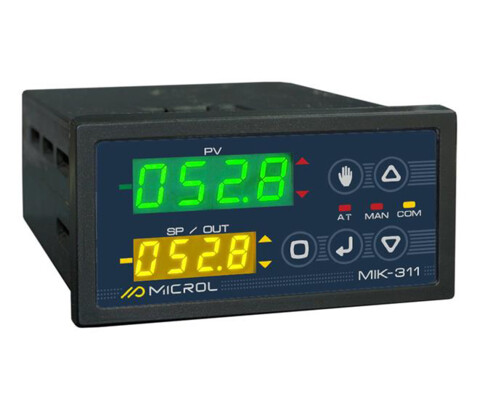

МІК-311-К4 Універсальний мікропроцесорний ПІД регулятор

Оберіть модифікацію:

Код замовлення:

МІК-311-К4
AA
Тип вхідного сигналу:
Ga
Живлення пасивних давачів 0(4)-20mA:
CC
Діапазон вихідного аналогового сигналу:
DD
Тип вихідних дискретних сигналів:
R
Наявність інтерфейсу RS-485:
U
Напруга живлення:

Кількість:

Доступний для замовлення

Універсальний мікропроцесорний регулятор МІК-311 призначений для автоматичного регулювання та контролю технологічних параметрів у промислових процесах. Забезпечує ручне та автоматичне регулювання технологічних параметрів: температури, тиску, рівня, вологості, витрати та інших фізичних величин у різних галузях промисловості.

⚙️ Функціональні можливості:

📊 Вимірювання та індикація:

  • один універсальний вхід, для вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо). Зміна на іниший тип давача не потребує калібрування;
  • окремий вхід компенсації сигналів термопар;
  • індикація поточних значень та стану процесу регулювання;
  • масштабування шкали вхідного сигналу;
  • цифрова фільтрація та корекція вхідного сигналу.

📈 Режими регулювання:

  • забезпечує підтримання стабільного значення параметра за заданими уставками;
  • реалізує:
    • ПІД-регулювання з автоналаштування коефіцієнтів: аналогове, імпульсне та ШІМ;
    • Двопозиційного (ON/OFF) та трипозиційне керування;
    • Автоналаштування коефіцієнтів, - ПІД регулятора.
  • керування в ручному режимі, з передньої панелі приладу;
  • формування сигналів керування для виконавчих механізмів (наприклад, електроклапанів, твердотілих реле, частотників).

🚨 Сигналізація:

  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу.

🔄 Додаткові можливості:

  • інтерфейси: RS-485, USB;
  • протоколи: Modbus RTU.
Вхідний сигнал:
  • к-сть: 1
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналоговий вихід (опція):
  • к-сть: 1
  • уніфіковані сигнали
Дискретні вихода (опція):
  • к-сть: до 4
  • транзистор ОК: до 40В, 100мА
  • замикаючі реле: до 230В, 5А.
Інтерфейси:
  • USB (конфігурування)
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 8.5 ВA
  • = 18 В до 36 В, 250 мА
Монтаж:
  • щитовий
  • 48х96х106 мм
Продавець

від

7 194

з ПДВ

Оберіть модифікацію та заповніть код замовлення

МІК-311-К4

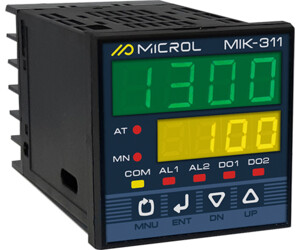

МІК-311-К11

Загальна інформація:

Тип регулювання:

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Двопозиційний (ON/OFF)
Трипозиційний
Аналоговий ПІД регулятор
Імпульсний ПІД регулятор
ШІМ ПІД регулятор

Кількість незалежних регуляторів:

1

1

Додаткові функції:

Автоналаштування
Сигналізатор
Перетворювач

Автоналаштування
Сигналізатор
Перетворювач

Аналогові вхідні сигнали:

Кількість аналогових входів:

1

1

Тип входу:

уніфіковані: пасивний
термоопір: трьохпровідне підключення

уніфіковані: пасивний
термоопір: трьохпровідне підключення

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

0-5 мА , 0-20 мА , 4-20 мА , -5-5 мА , -20-20 мА
0-10 В , 0-100 мВ , -10-10 В , -100-100 мВ
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТНН (N), ТЖК (J), ТПП 10 (S), ТПП (R), ТПР (B), ТМКн (T), ТХКн (E), ТВР -1(A-1), ТВР -2(A-2), ТВР -3(A-3)
0-150 Ом , 0-300 Ом , 0-1200 Ом , 0-2500 Ом

Межа основної зведеної похибки вимірювання:

≤ 0.2
≤ 0.4 % (при переході на інший тип давача, без калібрування)

≤ 0.2
≤ 0.4 % (при переході на інший тип давача, без калібрування)

Час опитування входу:

до 0.1

до 0.1

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.

• Вхід ізольований від інших кіл.

Перехід на інший тип давача:

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Перехід на інший тип давача, можливий користувачем. Без необхідності калібрування.

Дискретні вхідні сигнали:

Кількість дискретних входів:

1

2

Рівні сигналів спрацювання:

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

• Сигнал логічного "0" - стан ВІДКЛЮЧЕНО: 0-7 В
• Сигнал логічної "1" - стан ВКЛЮЧЕНО 18-30 В

Споживання входу:

≤ 10 мА

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

1 (опція)

1 (опція)

Тип виходу:

активний

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

4

• 1 (якщо перемикаюче реле)
• 2 (при замовленні: замикаюче реле або транзистор)

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Замикаючі реле: до 230В, 5А (при умові замовлення 4Р)

• NPN Транзистор: до 40В, 100мА (при умові замовлення 2T)
• Замикаючі реле: до 230В, 5А (при умові замовлення 2Р)
• Перемикаюче реле: до 230В, 8А (при умові замовлення Р)

Інтерфейси:

Інтерфейс обміну даними:

RS-485
USB

RS-485
USB

Протокол обміну даних:

Modbus RTU

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Точність індикації:

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: не більше 8.5 ВА
Постійного струму: не більше 250 мА

Змінного струму: не більше 8.5 ВА
Постійного струму: не більше 250 мА

Наявність вбудованого джерела живлення входів:

Так, опція, при умові замовлення
= 24 В, 25 мА

Не комплектується

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 500 В

Корпус:

Тип монтажу:

Щитовий

Щитовий

Розмір корпусу (ВхШхГ):

48х96х106 мм

48х48х85 мм

Маса, не більше:

не більше 0,3 кг

не більше 0,3 кг

Ступінь захисту:

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С
