Головна Модулі вводу/виводу Модулі дискретних входів-виходів:

- Модуль дискретних входів/виходів, комбінований

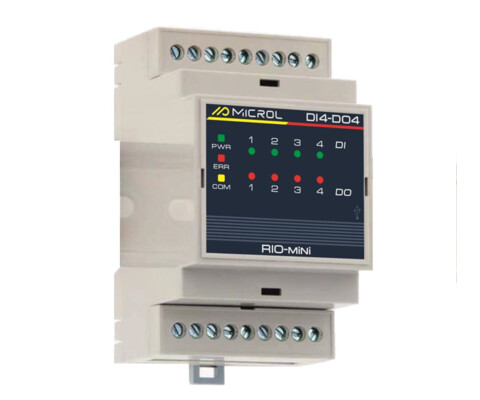

RIO-mini DI4DO4 - Модуль дискретних входів/виходів, комбінований

Оберіть модифікацію:

Код замовлення:

RIO-mini DI4DO4
AA
Тип дискретних виходів:
Ga
Внутрішнє джерело живлення вхідних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

🎯 Призначення:

RIO-mini DI4DO4 — це компактний мікропроцесорний модуль, що поєднує дискретні входи та виходи для:

  • 📊 збору даних із дискретних датчиків;
  • ⚙️ керування зовнішніми виконавчими пристроями;
  • 🌐 інтеграції в системи автоматизації через RS-485 / Modbus RTU.

Модуль може використовуватися як елемент АСУ ТП, у складі систем обліку та керування технологічними процесами, або як автономний пристрій.

🔧 Функціональні можливості:

4️⃣ дискретні входи:

  • підтримка сигналів PNP/NPN-типу, «сухий контакт»;

🧮 Вбудовані прості лічильники (4 канали):

  • підрахунок імпульсів від датчиків (PNP/NPN, енкодери, рівнеміри тощо);
  • підрахунок параметрів:
    • 📦 кількість продукції,
    • 📏 довжина,
    • ⚖️ вага,
    • 🛢 об’єм,
    • 🚗 відстань/шлях;
  • функції ⏸ зупинки або 🔄 скидання при досягненні порогового значення.

​4️⃣ дискретні виходи:

  • призначені для керування виконавчими механізмами, сигналізацією, реле тощо;
  • вихідні елементи — транзисторні ключі або механічні-реле або твердотільні реле (залежно від модифікації).

🖥 Інтерфейси зв’язку:

  • 🔗 RS-485 з підтримкою Modbus RTU — для інтеграції з ПЛК, панельними контролерами, SCADA, ПК;
  • 💻 USB-порт — для локального підключення та налаштування параметрів.
Продавець

від

4 548 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-DIO16

RIO-5N-DI8-DO8

RIO-mini DI4DO4

Дискретні вхідні сигнали:

Кількість дискретних входів:

8

8

4

Максимальна частота проходження імпульсів:

5 Гц

5 Гц

20 кГц

Вхідний струм (споживання по входу), не більше:

=24В, ≤10 мА

=24В, ≤10 мА

=24В, ≤10 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Датчики, що підключаються:

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

Дискретні вихідні сигнали:

Кількість дискретних виходів:

8

8

4

Типи виходів:

• NPN Транзистор: до 40В, 100мА
• Механічне реле: 230В, 5А

• NPN Транзистор: до 40В, 100мА
• Механічне реле: 230В, 5А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

• NPN Транзистор: до 40В, 100мА
• Механічне реле: 230В, 5А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

Вид навантаження:

Активне
Індуктивне

Активне
Індуктивне

Активне
Індуктивне

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485
USB

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 130 мА

Постійного струму: 130 мА
Змінного струму: не більше: 3.5 ВА

Постійного струму: 60 мА
Змінного струму: не більше: 1.5 ВА

Наявність вбудованого джерела живлення входів:

Так (одне джерело на групу з 8 входів), 24В, ≤ 40 мА

Так (одне на групу з 8 входів), 24В, ≤ 40 мА

Так, =24В, 30мА

Гальванічна розв'язка:

• Входи пов'язані в групу і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Входи пов'язані в групу і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

DIN рейка

DIN рейка

Розмір корпусу (ВхШхГ):

117х23х129 мм

132х128х57 мм

100х55х60 мм

Маса, не більше:

0,18 кг

0,18 кг

0,35 кг

Ступінь захисту:

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

RIO-mini DI4DO4

UA Настанова щодо експлуатування RIO-mini DI4 DO4, v 1.01 2.17 MB PDF
Програмне забезпечення

Інсталяція MIC-Programmer:

UA Інсталяційний архів, v1.028 103.23 MB ZIP

Настанова щодо експлуатування MIC-Programmer:

UA Настанова щодо експлуатування 947.45 KB PDF
Інше

Драйвера для Windows:

UA Драйвер для Windows (Dekstop) XP/7/10/11/Server 12.11 MB ZIP
