- Блок гальванічної розв'язки, двоканальний

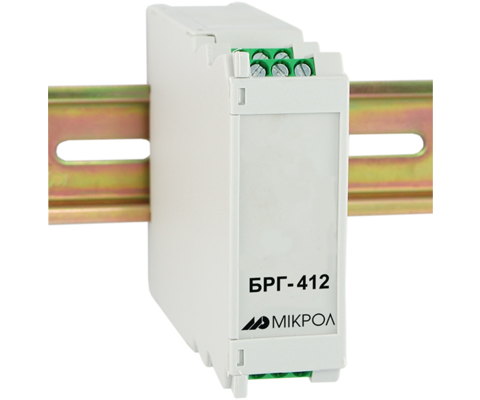

БРГ-412 - Блок гальванічної розв'язки, двоканальний

Оберіть модифікацію:

Код замовлення:

БРГ-412

Кількість:

Доступний для замовлення

Блок гальванічної розв’язки БРГ-412 призначений для:

  • 🛡 Гальванічного захисту електричних ланцюгів, що працюють із уніфікованими аналоговими сигналами;
  • 🔄 Перетворення сигналів з пасивного в активний струмовий (4–20 мА) для подальшого використання в системах вимірювання та керування;
  • Підвищення надійності та безпеки систем автоматизації та АСУ ТП, усуваючи вплив електромагнітних наведень, потенційних зсувів і перехідних процесів.

Прилад забезпечує подвійну незалежну гальванічну ізоляцію, що дозволяє одночасно обслуговувати два аналогові сигнали без взаємного впливу.
Живлення здійснюється від токової петлі 4–20 мА.

Функціональні можливості:

  • 🔒 Двоканальна гальванічна ізоляція між входами та виходами, а також між каналами;
  • 🛡 Захист сигналів від перенапруг, наведень і промислових електромагнітних завад;
  • 🔄 Перетворення сигналу з пасивного входу на активний вихід 4–20 мА;
  • Стабільність та точність передачі сигналів навіть у складних промислових умовах;
  • 🔋 Живлення від токової петлі, що спрощує монтаж і підвищує надійність роботи.

Електричні характеристики:

  • Кількість каналів: 2 незалежних;
  • Вхід: 2 пасивні, уніфіковані, струмові 4–20 мА;
  • Вихід: 2 активні, уніфіковані, струмові 4–20 мА;
  • 🛡 Гальванічна ізоляція: повний розрив електричного зв’язку між входами та виходами, а також між каналами;
  • 🔋 Живлення: від токової петлі 4–20 мА.
Вхід:
  • 2
  • пасивні
  • 4-20мА.
Вихід:
  • 2
  • активні
  • 4-20мА.
Живлення:
  • = 24 В
  • токова петля.
Продавець

5 088

з ПДВ

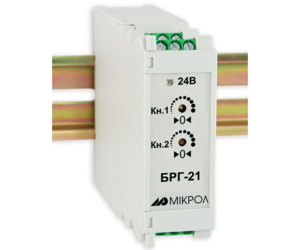

БРГ-21

БРГ-412

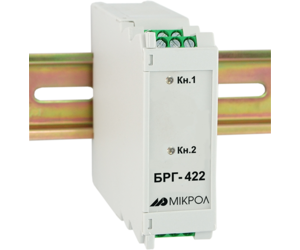

БРГ-422

Вхідні сигнали:

Кількість входів:

2

2

2

Тип входу:

пасивний

пасивний

пасивний

Діапазони можливих вхідних сигналів/опір навантаження:

від 0 мА до 5 мА / R = 200 Ом
від 0 мА до 20 мА / R ≤ 50 Ом
від 4 мА до 20 мА / R ≤ 50 Ом
від 0 до 10 В / R ≥ 20кОм

від 4 мА до 20 мА / R ≤ 50 Ом

від 4 мА до 20 мА / R = 400 Ом

Межа основної зведеної похибки вимірювання:

± 0,2 %

± 0,2 %

± 0,2 %

Вихідні сигнали:

Кількість виходів:

2

2

2

Тип виходу:

активний

активний

пасивний

Діапазони можливих вихідних сигналів/опір навантаження:

від 0 до 10 В / R = 2000 Ом
від 0 до 5 В / R ≥ 1000 Ом

від 4 мА до 20 мА / R ≤ 250 Ом

від 4 мА до 20 мА / R = 800 Ом

Гальванічна розв'язка:

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Вихід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Токова петля, 24В

Токова петля, 24В

Споживана потужність:

Постійного струму: не більше 50 мА

не більше 20 мА (канал)

не більше 20 мА (канал)

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115

76х26х115

76х26х115

Маса, не більше:

0,13 кг

0,13 кг

0,13 кг

Ступінь захисту:

IP20

IP20

IP20

Документація

БРГ-412

UA Настанова щодо експлуатування БРГ-412 1.1 MB PDF
