Головна Модулі вводу/виводу Модулі дискретних входів:

- Модуль дискретних входів

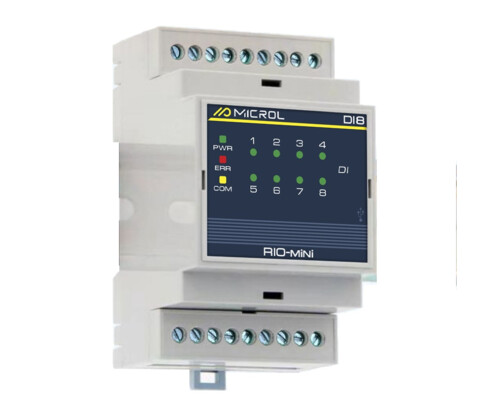

RIO-mini DI8 - Модуль дискретних входів

Оберіть модифікацію:

Код замовлення:

RIO-mini DI8
Ga
Внутрішнє джерело живлення вхідних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

1️⃣ 🎯 Призначення:

RIO-mini DI8 призначений для:

  • 📥 збору даних з 8 дискретних входів (сухий контакт, 24 В DC);
  • 📡 передавання інформації у мережу RS-485 за протоколом Modbus RTU;
  • 🛡 контролю наявності/відсутності живлення виконавчих механізмів (наприклад, захист трифазного двигуна від обриву фази);
  • 🔢 підрахунку кількості спрацювань обладнання або як лічильника імпульсів;
  • 🔄 роботи у складі систем АСУТП з контролерами, регуляторами або SCADA-системами.

2️⃣ 🔧 Функціональні можливості:

  • 8 незалежних дискретних входів з груповою гальванічною ізоляцією.
  • 8 незалежних лічильників імпульсів з можливістю:
    • масштабування,
    • предустановки початкового значення,
    • роботи з частотою до 20 кГц.
  • Режим Slave у мережі RS-485 (обмін із ПК/SCADA, ПЛК або регулятором).
  • Конфігурування пристрою:
    • через USB (пряме підключення до ПК),
    • через RS-485 (з використанням адаптера),
    • за допомогою безкоштовної програми MIK-Programmer.
Входи:
  • к-сть: 16
  • PNP/NPN-тип
  • =24В
Інтерфейси:
  • USB
  • RS-485
  • протокол Modbus RTU.
Живлення:
  • = 24 B, 60мA
  • ~230V, 1.5ВA
Продавець

від

4 494 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-DI16

RIO-5N-DI16

RIO-mini DI8

Дискретні вхідні сигнали:

Кількість дискретних входів:

16

16

8

Максимальна частота проходження імпульсів:

5 Гц

5 Гц

20 кГц

Вхідний струм (споживання по входу), не більше:

=24В, ≤10 мА

=12В, ≤10 мА
=24В, ≤10 мА
230В (AC), ≤10 мА

=24В, ≤10 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-3.5В (якщо 12В); 0-7В (якщо 24В); 0-20 (якщо 230В)
Сигнал логічної "1" – стан "УВІМКНЕНО": 9-15В (якщо 24В); 18-30В (якщо 24В); 30-242В (якщо 230В)

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Датчики, що підключаються:

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу (крім входу на 230В)

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу (крім входу на 230В)

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485
USB

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 12 В
Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 150 мА

Постійного струму: не більше: 240мА (для 12В), 150 мА (для 24В)
Змінного струму: не більше: 3.5 ВА

Постійного струму: не більше: 60мА
Змінного струму: не більше: 1.5 ВА

Наявність вбудованого джерела живлення входів:

Так (по одному на групу з 8 входів), 24В, ≤ 40 мА

Так (по одному на групу з 8 входів), 12В або 24В, ≤ 40 мА

Так, =24В, ≤ 40 мА

Гальванічна розв'язка:

• Входи пов'язані в 2 групи по 8 каналів і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Входи пов'язані в 4 групи по 8 каналів і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Входи пов'язані в групу і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

DIN рейка

DIN рейка

Розмір корпусу (ВхШхГ):

117х23х129 мм

132х128х57 мм

100х55х60 мм

Маса, не більше:

0,18 кг

0,18 кг

0,35 кг

Ступінь захисту:

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

RIO-mini DI8

UA Настанова щодо експлуатування RIO-mini DI8, v 1.01 1.68 MB PDF
Програмне забезпечення

Інсталяція MIC-Programmer:

UA Інсталяційний архів, v1.028 103.23 MB ZIP

Настанова щодо експлуатування MIC-Programmer:

UA Настанова щодо експлуатування 947.45 KB PDF
Інше

Драйвера для Windows:

UA Драйвер для Windows (Dekstop) XP/7/10/11/Server 12.11 MB ZIP
