- Блок живлення імпульсний, одноканальний

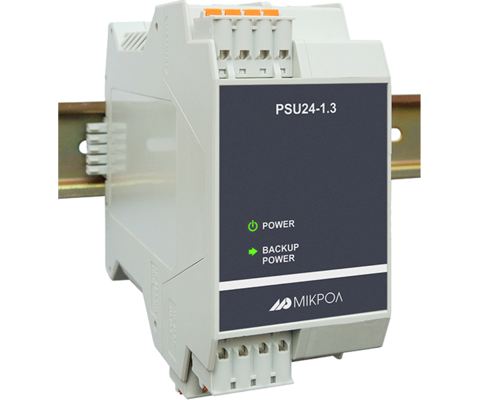

PSU24-1.3 - Блок живлення імпульсний, одноканальний

Код замовлення:

PSU24-1.3

Кількість:

Доступний для замовлення

PSU24-1.3 – це надійний промисловий імпульсний блок живлення, призначений для живлення обладнання автоматизації та модулів вводу/виводу RIO стабілізованою напругою 24 В DC. Пристрій забезпечує стабільну роботу навіть у складних умовах експлуатації, має комплекс захистів і вбудовані фільтри для зниження електромагнітних завад.

🔌 Блок спеціально розроблений для роботи у складі модульних систем RIO і може передавати живлення безпосередньо на модулі через внутрішній шинний роз’єм РШД-5, що спрощує монтаж і зменшує кількість зовнішніх з’єднань.

Переваги для роботи у важких умовах

  • 🌡 Стабільна вихідна напруга та збереження номінальних характеристик у широкому діапазоні вхідної напруги;
  • ⚡ Стійкість до перевантажень та імпульсних перешкод;
  • 📉 Захист від перенапруги та короткого замикання на виходах;
  • 🌡 Захист від перегріву для забезпечення тривалої експлуатації;
  • 💡 Світлодіодна індикація на кожному каналі, що спрощує діагностику стану підключених пристроїв;
  • 🔄 Можливість підключення датчиків як по токовій петлі, так і безпосередньо;
  • 🏭 Надійність у промислових умовах завдяки сучасній схемотехніці та компактному формфактору.

Основні функції

  • 🔄 Перетворення змінної або постійної напруги у стабілізовану постійну номіналу 24 В;
  • 🔌 Живлення промислових контролерів та модулів RIO – пряме живлення через шинний роз’єм без додаткових кабелів.
  • 🔋 Робота у резервованих системах – підключення батарейного резерву.
  •  ♻ Паралельна та послідовна робота – кілька блоків без пристроїв балансування.
  • ⚡ Стабільна робота в широкому діапазоні вхідної напруги без погіршення вихідних параметрів;
  • 🛡 Захист від перенапруги, перевантаження, короткого замикання та перегріву;
  • 💡 Індикація наявності вихідної напруги на кожному каналі;
  • 🔗 Підтримка живлення датчиків по токовій петлі та прямого підключення.
Вхідні параметри:
  • від 110 до 242 В
  • 45…65 Гц
Вихідні параметри:
  • 24 В, 1,3А (32Вт)
Захист:
  • Гальванічна ізоляція
  • Від коротко замикання
  • Від перенапруги
  • Величини вихідного струму
Продавець

від

8 256

з ПДВ

Оберіть модифікацію та заповніть код замовлення

PSU24-1.3

Загальна інформація:

Призначення:

живлення промислової автоматики
для модулів входів/виходів

Вихідні параметри:

Кількість незалежних вихідних джерел:

1

Номінальна вихідна напруга:

24 В

Номінальний вихідний струм:

1.3 А

Номінальна вихідна потужність:

32 Вт

Підстроювання вихідної напруги:

1.0

Допустиме відхилення напруги:

±2 %

Коефіцієнт пульсації вихідної напруги блоку:

0,1

Вхідні параметри:

Напруга живлення:

від 110 до 242 В

Частота змінного струму:

45…65 Гц

Споживана потужність, не більше

40 ВА

Пусковий струм:

не більше 10 А

Тип автоматичного вимикача:

6 А тип С або 10 А тип В

Захист та безпека:

Захист від перевантаження:

більше 2А

Захист від короткого замикання:

Так

Автоматичне відновлення нормальної роботи:

Так, після усунення причини спрацювання

Захист від перенапруги:

140 % від номінальної вихідної напруги

Клас захисту від ураження електричним струмом за ДСТУ EN 61140:

II

Ізоляція за ДСТУ IEC 61558-1:

посилена

Гальванічна розв'язка:

Вихідні кола гальванічно ізольовані від кіл живлення

Корпус:

Ступінь захисту за ДСТУ EN 60529:

IP20

Тип монтажу:

на DIN рейку

Розмір корпусу (ВхШхГ):

105x45x104 мм

Умови експлуатації:

Температура навколишнього середовища:

-40…+70 °С

Документація

PSU24-1.3

UA Настанова щодо експлуатування PSU24-1.3, v 1.03 821.23 KB PDF
