Головна Модулі вводу/виводу Модулі дискретних входів:

- Модуль дискретних входів

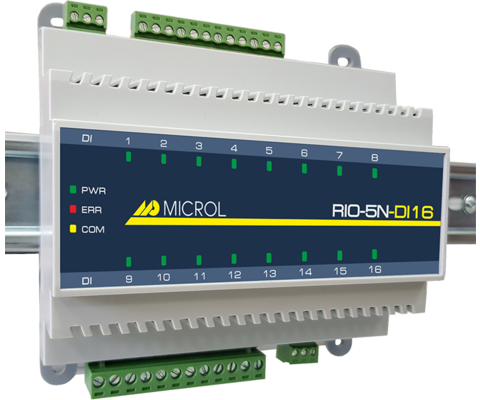

RIO-5N-DI16 - Модуль дискретних входів

Оберіть модифікацію:

Код замовлення:

RIO-5N-DI16
AA
Рівень напруги входів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

📌Призначення:
Модуль дискретних входів RIO-DI16 призначений для збору даних від дискретних датчиків і комутаційних пристроїв з подальшою передачею інформації в мережу RS-485 для обробки в системах автоматизації.
Керування модулем здійснюється через ПЛК, панельний контролер, ПК або інший сумісний пристрій.

⚙️ Технічні характеристики та особливості:

  • 🔢 Кількість каналів дискретного вводу: 16
  • 🛡 Групова гальванічна ізоляція між каналами та повна між інтерфейсом та живленням
  • 🔌 Типи підтримуваних вхідних сигналів:
    • ⚡ Постійна напруга +24 В DC
    • 🔵 Транзисторні ключі PNP-типу
    • 🟡 Транзисторні ключі NPN-типу
  • 🌐 Інтерфейс обміну даними: RS-485 (Modbus RTU)
  • 🔋 Напруга живлення модуля: +24 В DC
  • 💡 Індикатори стану: LED індикація активності кожного входу та живлення
  • 🖲  Призначення каналів: контроль дискретних сигналів, стану кнопок, кінцевих вимикачів, герконів, реле
  • 📏 Монтаж: на DIN-рейку
  • 🛡 Захист: від переполюсовки живлення та короткого замикання на входах
Входи:
  • к-сть: 16
  • PNP/NPN-тип
  • =12В, =24В, ~230В
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Живлення:
  • =12В, ≤ 280 мА
  • =24В, ≤ 140 мА
  • ~230В, ≤ 3.5 ВА
Продавець

від

9 936 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-DI16

RIO-5N-DI16

RIO-mini DI8

Дискретні вхідні сигнали:

Кількість дискретних входів:

16

16

8

Максимальна частота проходження імпульсів:

5 Гц

5 Гц

20 кГц

Вхідний струм (споживання по входу), не більше:

=24В, ≤10 мА

=12В, ≤10 мА
=24В, ≤10 мА
230В (AC), ≤10 мА

=24В, ≤10 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-3.5В (якщо 12В); 0-7В (якщо 24В); 0-20 (якщо 230В)
Сигнал логічної "1" – стан "УВІМКНЕНО": 9-15В (якщо 24В); 18-30В (якщо 24В); 30-242В (якщо 230В)

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-7В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Датчики, що підключаються:

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу (крім входу на 230В)

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу (крім входу на 230В)

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485
USB

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В

Постійного струму: 12 В
Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 150 мА

Постійного струму: не більше: 240мА (для 12В), 150 мА (для 24В)
Змінного струму: не більше: 3.5 ВА

Постійного струму: не більше: 60мА
Змінного струму: не більше: 1.5 ВА

Наявність вбудованого джерела живлення входів:

Так (по одному на групу з 8 входів), 24В, ≤ 40 мА

Так (по одному на групу з 8 входів), 12В або 24В, ≤ 40 мА

Так, =24В, ≤ 40 мА

Гальванічна розв'язка:

• Входи пов'язані в 2 групи по 8 каналів і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Входи пов'язані в 4 групи по 8 каналів і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

• Входи пов'язані в групу і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

DIN рейка

DIN рейка

Розмір корпусу (ВхШхГ):

117х23х129 мм

132х128х57 мм

100х55х60 мм

Маса, не більше:

0,18 кг

0,18 кг

0,35 кг

Ступінь захисту:

IP20

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
Документація

RIO-5N-DI16

UA Настанова щодо експлуатування RIO-5N-DI16, v 1.00 1.93 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
