ІТМ-112 Індикатор - вимірювач технологічних параметрів, двоканальний

Про компанію

Як оформити замовлення?Гарантія і сервіс Доставка Про нас Контакти Дилери Наші клієнти Декларації ТР

Завантаження

Галузеві рішення Настанови по експлуатації Інформація по Weintek Програмне забезпечення Методики калібрування

Головна Вимірювачі-індикатори Двоканальні вимірювачі-індикатори:

Індикатор - вимірювач технологічних параметрів, двоканальний

від

10 896 ₴

з ПДВ

Оберіть модифікацію та заповніть код замовлення

Усі характеристики

Тільки відмінності

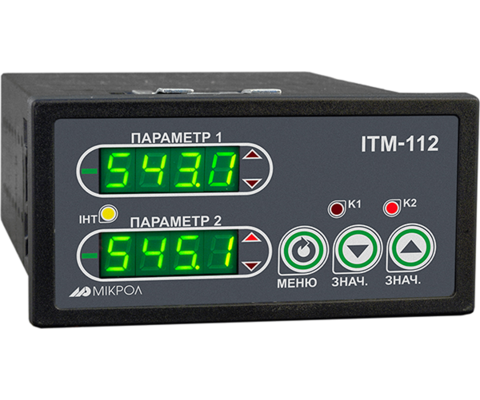

ІТМ-112

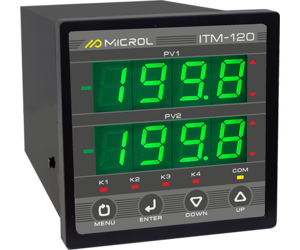

ІТМ-120

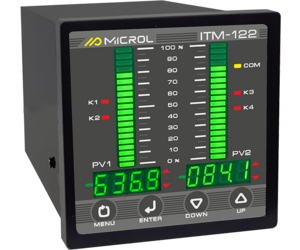

ІТМ-122

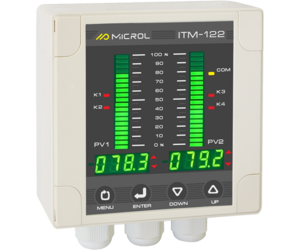

ІТМ-122Т

Загальна інформація:

Тип приладу:

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація

Перетворення вхідного сигналу
Сигналізація
Математичні функції

Аналогові вхідні сигнали:Кількість аналогових входів:
2
2
2
2
Типи вхідних давачів та сигналів:
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
 0-1 кОм
0-5 мА , 0-20 мА , 4-20 мА
 0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
 ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
 ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B),  ТХКн (E), ТВР -1(A-1)
 0-1 кОм
0-5 мА , 0-20 мА , 4-20 мА
 0-10 В
Межа основної зведеної похибки вимірювання:
≤ 0.2 %
≤ 0.2 %
≤ 0.2 %
≤ 0.2 %
Час опитування входу:
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
до 0.1 секунди
Гальванічна ізоляція:
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.
Перехід на інший тип давача:
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування
Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

Рівні сигналів спрацювання:

Не комплектується

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": від 0 до 7 В, негативної полярності
Сигнал логічної "1" – стан "УВІМКНЕНО": від 18 до 30 В, негативної полярності

Споживання входу:

Не комплектується

≤ 10 мА

Аналогові вихідні сигнали:

Кількість виходів:

Тип виходу:

активний

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

Дискретні вихідні сигнали:

Кількість дискретних виходів:

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне реле: до 60 В, 1 А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300 В, 0.7 А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова
Лінійний індикатор, барграф

Точність індикації:

Чотири розряди

Електричні дані:Напруга живлення:
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Змінного струму: 230 В
 Постійного струму: 24 В
Споживана потужність:
Змінного струму: ≤ 6.5 ВА
 Постійного струму:  не більше 180 мА
Змінного струму: ≤ 7.7 ВА
 Постійного струму:  не більше 320 мА
Змінного струму: ≤ 7.7 ВА
 Постійного струму:  не більше 320 мА
Змінного струму: ≤ 7.2 ВА
 Постійного струму:  не більше 320 мА
Наявність вбудованого джерела живлення входів:
Не комплектується
Так, один канал
 = 24 В, 25 мА
Так, один канал
 = 24 В, 25 мА
-
Енергонезалежна пам'ять:
Так, EEPROM
Так, EEPROM
Так, EEPROM
Так, EEPROM
Гальванічна розв'язка:
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В
• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

Щитовий

DIN-рейку
На стіну

Розмір корпусу (ВхШхГ):

48х96х141 мм

96х96х120 мм

145х120х80 мм

Маса, не більше:

не більше 0,35 кг

не більше 0,5 кг

не більше 0,7 кг

Ступінь захисту:

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

ІТМ-112

UA Настанова щодо експлуатування, ІТМ-113, v1.06 1.91 MB PDF

Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF

Відділ продажу

Відділ технічної підтримки

Відділ гарантійного ремонту

Сенсорні панелі оператора Weintek

Вимірювачі-індикатори

Регулятори (ПІД, ON/OFF)

Модулі вводу/виводу

Бар'єр іскрозахисту

Реєстратори архіватори

Вимірювачі та перетворювачі параметрів електричної мережі

Лічильники, таймери, тахометри

Сигналізатори і регулятори рівня рідини

Програмовані логічні контролери

Ручні задатчики сигналів

Прилади технологічної сигналізації

Блоки живлення

PLC контролери Codesys

Нормуючі перетворювачі

Блоки гальванічної розв'язки та розгалуження

Інтерфейсні перетворювачі та підсилювачі

Аналітичні прилади

Блоки комутації

Блоки контролю і захисту

GSM маршрутизатори (модеми)

ІТМ-112 Індикатор - вимірювач технологічних параметрів, двоканальний

ІТМ-112

AA

Тип першого вхідного сигналу:

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

ВВ

Тип другого вхідного сигналу:

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

СС

Код вихідного аналогового сигналу:

00

01

02

03

04

DD

Код вихідних дискретних сигналів:

T
