Індикатор - вимірювач технологічних параметрів, двоканальний з баргарфом

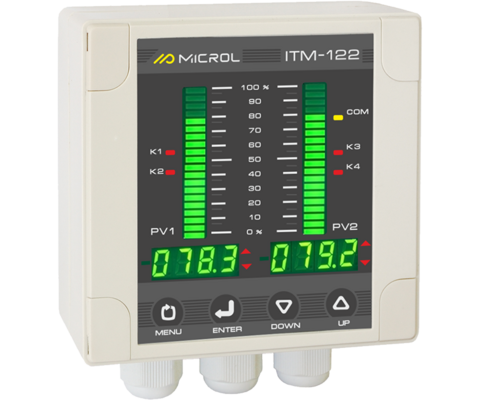

ІТМ-122Т Індикатор - вимірювач технологічних параметрів, двоканальний з баргарфом

Оберіть модифікацію:

Код замовлення:

ІТМ-122Т
AA
Тип першого вхідного сигналу:
ВВ
Тип другого вхідного сигналу:
DD
Код вихідних дискретних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

ІТМ-122Т - промисловий двоканальний індикатор - вимірювач, призначений для незалежного вимірювання двох фізичних величини: температури, тиску, вологості, витрати, рівня та інших фізичних величин у різних галузях промисловості (залежно від давача, який підключається).

⚙️ Функціональні можливості:

  • вимірювання температури або інших фізичних величин (тиску, вологості, витрати, рівня тощо) за допомогою датчиків з уніфікованим вихідним сигналом струму або напруги. Зміна на іниший тип давача можлива, потребує калібрування;
  • цифрова фільтрація та корекція вхідного сигналу;
  • масштабування шкали кожного входу;
  • функція сигналізації про вихід вимірювального параметра за встановлені межі, з спрацюванням дискретних виходів;
  • лінійне перетворення вхідного сигналу у вихідний аналоговий сигнал уніфікованого типу;
  • індикація виміряного значення, на 4-х розрядному, 7-и сегментному дисплеї;
  • можливість включення до системи диспетчеризації та передачі даних на верхній рівень за інтерфейсом RS-485. Передбачено режим Slave та Master (може виконувати опитування іших приладів по протоколу Modbus RTU).
Вхідний сигнал:
  • к-сть: 2
  • уніфіковані сигнали
  • напруга
  • термоперетворювачі опору
  • термопари
Аналоговий вихід:
  • к-сть: 1
  • уніфіковані сигнали
Дискретні вихода:
  • к-сть: 4
  • транзистор ОК: до 40В, 100мА
  • реле: до 230В, 8А.
Інтерфейси:
  • RS-485
  • протокол Modbus RTU
Живлення:
  • ~ 100 В до ~ 242 В, 7.2 ВA
  • = 18 В до 36 В, 300 мА
Монтаж:
  • DIN-рейку
  • на стіну
  • IP65
  • 145х120х80 мм
Продавець

від

13 812

з ПДВ

Оберіть модифікацію та заповніть код замовлення

ІТМ-112

ІТМ-120

ІТМ-122

ІТМ-122Т

Загальна інформація:

Тип приладу:

Технологічний індикатор

Технологічний індикатор

Технологічний індикатор

Технологічний індикатор

Додаткові функції:

Перетворення вхідного сигналу
Сигналізація

Перетворення вхідного сигналу
Сигналізація
Математичні функції

Перетворення вхідного сигналу
Сигналізація
Математичні функції

Перетворення вхідного сигналу
Сигналізація
Математичні функції

Аналогові вхідні сигнали:

Кількість аналогових входів:

2

2

2

2

Типи вхідних давачів та сигналів:

0-5 мА , 0-20 мА , 4-20 мА
0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТХКн (E), ТВР -1(A-1)

0-5 мА , 0-20 мА , 4-20 мА
0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТХКн (E), ТВР -1(A-1)
0-1 кОм

0-5 мА , 0-20 мА , 4-20 мА
0-75 мВ , 0-200 мВ , 0-2 В, 0-10 В
ТСМ 50М, ТСМ 100М, ТСП 50П, ТСП 100П, Pt100, Pt500, Pt1000
ТХА (K), ТХК (L), ТЖК (J), ТПП 10 (S), ТПР (B), ТХКн (E), ТВР -1(A-1)
0-1 кОм

0-5 мА , 0-20 мА , 4-20 мА
0-10 В

Межа основної зведеної похибки вимірювання:

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

Час опитування входу:

до 0.1 секунди

до 0.1 секунди

до 0.1 секунди

до 0.1 секунди

Гальванічна ізоляція:

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

• Вхід ізольований від інших кіл.
• Напруга гальванічної розв'язки не менше 500 В.

Перехід на інший тип давача:

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Можлива користувачем, потребує калібрування

Дискретні вхідні сигнали:

Кількість дискретних входів:

Не комплектується

2

2

-

Рівні сигналів спрацювання:

Не комплектується

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": від 0 до 7 В, негативної полярності
Сигнал логічної "1" – стан "УВІМКНЕНО": від 18 до 30 В, негативної полярності

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": від 0 до 7 В, негативної полярності
Сигнал логічної "1" – стан "УВІМКНЕНО": від 18 до 30 В, негативної полярності

-

Споживання входу:

Не комплектується

≤ 10 мА

≤ 10 мА

-

Аналогові вихідні сигнали:

Кількість виходів:

1

1

1

-

Тип виходу:

активний

активний

активний

-

Діапазони можливих вихідних сигналів:

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

0 – 5 мА / R ≤ 2000 Ом
0 – 20 мА / R ≤ 500 Ом
4 – 20 мА / R ≤ 500 Ом
0 – 10 В / R ≤ 2 кОм

-

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2 %

≤ 0.2 %

≤ 0.2 %

-

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

4

4

4

Типи дискретних виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне реле: до 60 В, 1 А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300 В, 0.7 А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Оптосимістор: до 300 В, 0.7 А

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А

Інтерфейси:

Інтерфейс обміну даними:

RS-485

RS-485

RS-485

RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU

Індикація:

Тип індикації:

Семисегментна, цифрова

Семисегментна, цифрова

Семисегментна, цифрова
Лінійний індикатор, барграф

Семисегментна, цифрова
Лінійний індикатор, барграф

Точність індикації:

Чотири розряди

Чотири розряди

Чотири розряди

Чотири розряди

Електричні дані:

Напруга живлення:

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Змінного струму: 230 В
Постійного струму: 24 В

Споживана потужність:

Змінного струму: ≤ 6.5 ВА
Постійного струму: не більше 180 мА

Змінного струму: ≤ 7.7 ВА
Постійного струму: не більше 320 мА

Змінного струму: ≤ 7.7 ВА
Постійного струму: не більше 320 мА

Змінного струму: ≤ 7.2 ВА
Постійного струму: не більше 320 мА

Наявність вбудованого джерела живлення входів:

Не комплектується

Так, один канал
= 24 В, 25 мА

Так, один канал
= 24 В, 25 мА

-

Енергонезалежна пам'ять:

Так, EEPROM

Так, EEPROM

Так, EEPROM

Так, EEPROM

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної (електричної) ізоляції (для виходів та інтерфейсу), не менше 1500 В

Корпус:

Тип монтажу:

Щитовий

Щитовий

Щитовий

DIN-рейку
На стіну

Розмір корпусу (ВхШхГ):

48х96х141 мм

96х96х120 мм

96х96х120 мм

145х120х80 мм

Маса, не більше:

не більше 0,35 кг

не більше 0,5 кг

не більше 0,5 кг

не більше 0,7 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С
