Головна Модулі вводу/виводу Модулі дискретних входів:

- Модуль дискретних входів

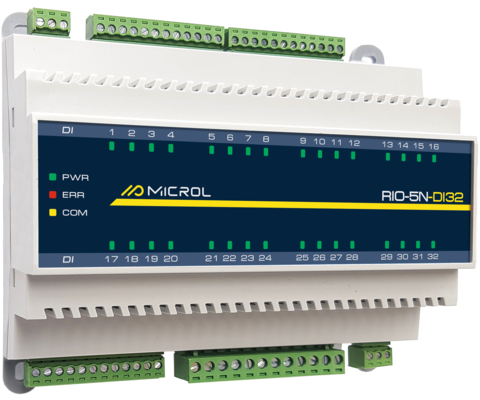

RIO-5N-DI32 - Модуль дискретних входів

Код замовлення:

RIO-5N-DI32
U
Напруга живлення:

Кількість:

Доступний для замовлення

Модуль дискретних входів RIO-5N-DI32 - призначений для збору даних із вбудованих входів (дискретних давачів) з подальшою передачею в мережу RS-485. Модуль управляється за допомогою ПЛК, панельного контролера, ПК або іншого пристрою, що управляє.

Основні особливості модуля:

  • 32 каналів дискретних входів, групова ізоляція;
  • Типи вхідних сигналів: сигнали: транзисторні ключі p-n-p, n-p-n типу;
  • Напруга живлення входів: =12В, =24В;
  • Напруга живлення приладу: =12В, =24В, ~230В.
Входи:
  • к-сть: 32
  • PNP/NPN-тип
  • =12В, =24В
Інтерфейси:
  • RS-485
  • протокол Modbus RTU.
Живлення:
  • =12В, ≤ 440 мА
  • =24В, ≤ 220 мА
  • ~230В, ≤ 3.5 ВА
Продавець

від

9 936

з ПДВ

Оберіть модифікацію та заповніть код замовлення

RIO-5N-DI32

Дискретні вхідні сигнали:

Кількість дискретних входів:

32

Максимальна частота проходження імпульсів:

5 Гц

Вхідний струм (споживання по входу), не більше:

=12В, ≤10 мА
=24В, ≤10 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-3.5В (якщо 12В); 0-7В (якщо 24В)
Сигнал логічної "1" – стан "УВІМКНЕНО": 9-15В (якщо 24В); 18-30В (якщо 24В)

Датчики, що підключаються:

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

Інтерфейси:

Інтерфейс обміну даними:

RS-485

Протокол обміну даних:

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 12 В
Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше: 440мА (для 12В), 220 мА (для 24В)
Змінного струму: не більше: 5.3 ВА

Наявність вбудованого джерела живлення входів:

Так (по одному на групу з 8 входів), 12В або 24В, ≤ 40 мА

Гальванічна розв'язка:

• Входи пов'язані в 2 групи по 8 каналів і гальванічно ізольовані від інших входів та інших ланцюгів.
• Інтерфейс гальванічно ізольований від входів та інших ланцюгів.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

DIN рейка

Розмір корпусу (ВхШхГ):

132х153х57 мм

Маса, не більше:

0,18 кг

Ступінь захисту:

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

Документація

RIO-5N-DI32

UA Настанова щодо експлуатування RIO-5N-DI32, v 1.00 2.33 MB PDF
Програмне забезпечення

Інсталяція MIK-Configurator:

UA Інсталяційний архів, v3.026 130.67 MB ZIP

Настанова щодо експлуатування MIK-Configurator:

UA Настанова щодо експлуатування 1.46 MB PDF
