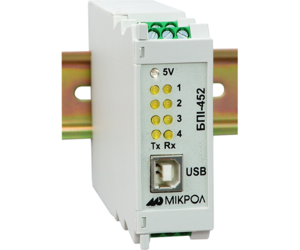

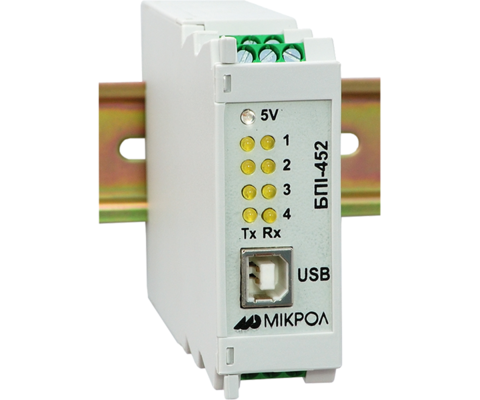

БПІ-452 - Блок перетворення інтерфейсу 4хRS-485

Оберіть модифікацію:

Код замовлення:

БПІ-452

Кількість:

Доступний для замовлення

Перетворювач інтерфейсів БПІ‑452 призначений для:

  • 🔄 Двостороннього електричного перетворення сигналів між інтерфейсами RS‑485 (чотири незалежні канали) та USB;
  • Роботи в асинхронному режимі передачі даних, сумісному з більшістю промислових контролерів та датчиків;
  • 🛡 Гальванічного розділення між промисловою лінією зв’язку та ПК для захисту обладнання від різниці потенціалів і перехідних процесів;
  • Надійного обміну даними між промисловими пристроями та ПК без необхідності апаратного COM‑порту.

При підключенні до ПК пристрій створює чотири незалежних віртуальних COM‑порти, що дозволяє використовувати стандартне ПЗ (SCADA‑системи, конфігуратори, системи моніторингу) без додаткової адаптації.

Основні функції:

  • 🔄 Взаємне перетворення сигналів RS‑485 (4 канали) ↔ USB;
  • Автоматичне визначення напряму передавання даних на кожному каналі;
  • 🛡 Гальванічна ізоляція інтерфейсів, що захищає ПК та обладнання від імпульсних перенапруг та паразитних струмів;
  • 💻 Підтримка чотирьох віртуальних COM‑портів, сумісних із програмами роботи з апаратними послідовними портами;
  • 🔋 Живлення від USB, не потребує зовнішнього джерела живлення.

Електричні та функціональні характеристики:

  • Кількість каналів RS‑485: 4 незалежні канали;
  • Інтерфейси:
    • USB 2.0 (сумісний з USB 1.1/3.0);
    • RS‑485 (двопровідне підключення, half‑duplex, 4 окремі канали);
  • Режим обміну: асинхронний;
  • Гальванічна ізоляція: між USB та кожним каналом RS‑485;
  • Напруга живлення: 5 В DC (від USB);
  • Швидкість обміну: до 3 Мбіт/с на канал;
  • Віртуальні COM‑порти: 4 окремі, автоматичне встановлення драйверів.

Підтримувані операційні системи:

  • Windows: XP / Server 2003 / Vista / 7 / 8 / 8.1 / 10 / 11;
  • Linux: ядра 2.6.x / 3.x.x.
Інтерфейс 1:
  • USB
Інтерфейс 2:
  • RS-485
  • 4 окремих, незалежних
Живлення:
  • Від порта USB
Продавець

9 666

з ПДВ

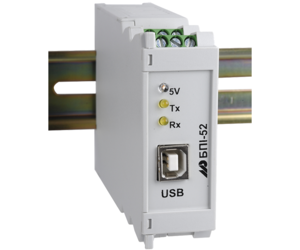

БПІ-52

БПІ-54

БПІ-452

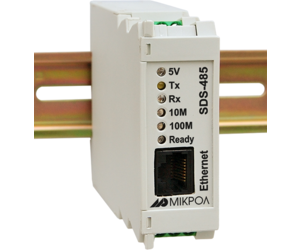

SDS-485

Режими:

Режими роботи:

RealCOM - віртуальний СОМ порт

RealCOM - віртуальний СОМ порт

RealCOM - віртуальний СОМ порт

RealCOM - віртуальний СОМ порт
TCP Client
TCP Server

Інтерфейс А:

Тип інтерфейсу 1:

USB

USB

USB

Ethernet, RJ-45

Максимальна швидкість передавання даних:

12 Мбіт/с

12 Мбіт/с

12 Мбіт/с

10/100 Мбіт/с

Максимальна довжина лінії зв'язку, м:

3

3

3

40

Максимальна кількість пристроїв, шт:

1

1

1

1

Інтерфейс В:

Тип інтерфейсу 2:

RS-485

RS-422/RS-423
RS-485

4xRS-485
RS-485

RS-485

Максимальна швидкість передавання даних:

до 115200 біт/с

RS-422, RS-422A: 10000 кбіт/с
RS-423: 100 кбіт/с
RS-485: до 115200 біт/с

Кожного RS-485: до 115200 біт/с

до 230400 біт/с

Максимальна довжина лінії зв'язку, м:

до 1200м, при швидкості 9600 біт/с

RS-422, RS-422A : до 1200м, при швидкості 90 кбіт/с
RS-423: до 1200м, при швидкості 1 кбіт/с
RS-485: до 1200м, при швидкості 9600 біт/с

Кожного RS-485: до 1200м, при швидкості 9600 біт/с

до 1200м, при швидкості 9600 біт/с

Максимальна кількість пристроїв, шт:

до 32

до 32

Кожного RS-485: до 32

до 32

Тип лінії:

двопровідна

чотирипровідна

двопровідна

двопровідна

Електричні дані:

Напруга живлення:

від інтерфейсу USB

від інтерфейсу USB

від інтерфейсу USB

Постійного струму: 24 В
Змінного струму: не більше 5ВА

Споживана потужність:

не більше 65 мА

не більше 65 мА

не більше 150 мА

Постійного струму: не більше 65 мА
Змінного струму: не більше 2ВА

Гальванічна розв'язка:

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

• Повна. Всі вузли приладу ізольовані один від одного.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

на DIN-рейку

на DIN-рейку

на DIN-рейку

Розмір корпусу (ВхШхГ):

76х26х115 мм

76х26х115 мм

76х26х115 мм

76х26х115 мм

Маса, не більше:

0,13 кг

0,13 кг

0,13 кг

0,13 кг

Ступінь захисту:

IP30

IP30

IP30

IP30

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

IP30
від -40 °С до +70 °С

від -40 °С до +70 °С

від -40 °С до +70 °С

Документація

БПІ-452

UA Настанова щодо експлуатування БПІ-452, v.1.02 874.62 KB PDF
Програмне забезпечення

Для Windows 7/10/11

UA Драйвер для Windows (Dekstop) 7/10/11 (x86(32bit)) 1.55 MB ZIP
UA Драйвер для Windows (Dekstop) 7/10/11 (x64(64bit)) 1.55 MB ZIP

Для Windows XP/Vista/Server

UA Драйвер для Windows (Dekstop) XP, Vista, Server 2003, Server 2008 (x86(32bit)) 1.29 MB ZIP
UA Драйвер для Windows (Dekstop) XP, Vista, Server 2003, Server 2008 (x64(64bit)) 1.29 MB ZIP

Для Windows 98/2000/ME

UA Драйвер для Windows (Dekstop) 2000(x86(32bit)) 876.77 KB ZIP
UA Драйвер для Windows (Dekstop) 98/ME (x86(32bit)) 315.9 KB ZIP

Для Linux

UA Драйвер для Linux (x86(32bit)) 33.92 KB ZIP
UA Драйвер для Linux (x64(64bit)) 33.92 KB ZIP
