Головна Лічильники, таймери, тахометри Тахометри:

- Тахометр, моторесурс

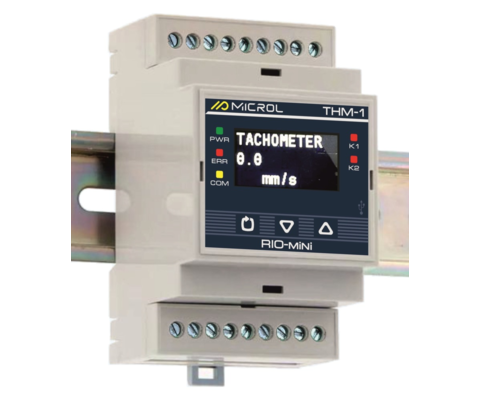

THM-1 - Тахометр, моторесурс

Оберіть модифікацію:

Код замовлення:

THM-1
AA
Тип першого виходу AO/DO:
BB
Тип другого виходу DO:
Ga
Внутрішнє джерело живлення вхідних сигналів:
U
Напруга живлення:

Кількість:

Доступний для замовлення

📌 Призначення:

Тахометр THM-1 призначений для роботи у системах автоматизації та контролю технологічних процесів, де необхідно:

  • ⚙️ Вимірювати частоту обертання валу обертових механізмів (двигунів, вентиляторів, насосів, барабанів тощо).
  • 🚚 Контролювати лінійну швидкість переміщення рухомих об’єктів (транспортерів, стрічкових конвеєрів, роликових доріжок).
  • Визначати час напрацювання агрегатів, обладнання та механізмів у годинах, хвилинах або днях.

⚙️ Функціональні можливості:

  • 📏 Вимірювання швидкості обертання з можливістю відображення у:
    • 🔄 об/с – оберти за секунду;
    • 🔄 об/хв – оберти за хвилину;
    • 🔄 об/год – оберти за годину;
    • 📐 одиницях користувача – довільно задані одиниці через коефіцієнт масштабування.
  • 📊 Діапазон вимірювання частоти — від 0,5 Гц до 25 кГц.
  • Вимірювання часу роботи обладнання в діапазоні від 1 с до 9999 діб.
  • 🔌 Підтримка підключення різних типів первинних давачів:
    • 🔵 транзисторні з відкритим колектором NPN та PNP;
    • ⚪ герконові датчики.
  • Вихідні елементи:
    • 🛎 релейний вихід для сигналізації або керування виконавчими механізмами;
    • 📤 аналоговий вихід (0…10 В або 4…20 мА) для передавання виміряного значення у зовнішні системи.
  • 💾 Збереження налаштувань і результатів у вбудованій енергонезалежній пам’яті при знеструмленні.

🌐 Інтерфейси та комунікація:

  • 🔗 RS-485 з підтримкою протоколу Modbus RTU — для інтеграції у системи АСУ ТП та SCADA.
  • 💻 USB-порт — для підключення до ПК, налаштування параметрів і калібрування.

💡 Додаткові особливості:

  • 🎯 Можливість налаштування порогових значень для релейного виходу (SET POINT) з гистерезисом.
  • ▶️⏹ Робота в режимі безперервного вимірювання або контрольного запуску/зупинки через дискретний вхід.
  • 🛡 Гальванічна розв’язка входів, виходів та інтерфейсів від кола живлення.
  • Живлення датчиків від вбудованого джерела +24 В.
Входи:
  • к-сть: 2
  • PNP/NPN-тип
  • =24В
Виходи:
  • к-сть: 2
  • Транзистор NPN
  • Реле
  • Твердотільне реле
  • АО: 0..5мА, 0(4)..20мА, 0..10В
Інтерфейси:
  • USB(конфігурування)
  • RS-485
  • протокол Modbus RTU.
Режими:
  • Тахометр
  • Моторесур
Монтаж:
  • на DIN-рейку
  • 100х55х60 мм.
Живлення:
  • = 24 B, 65мA
  • ~230V, 1.5ВA
Продавець

від

4 506

з ПДВ

Оберіть модифікацію та заповніть код замовлення

THM-1

THM-11

Режими:

Режими роботи:

Тахометр
Моторесурс

Тахометр
Моторесурс

Кількість лічильників:

один

один

Дискретні вхідні сигнали:

Кількість дискретних входів:

2

2

Максимальна частота проходження імпульсів:

100 кГц
25 кГц (при формуванні сигналу на АО)

100 кГц
25 кГц (при формуванні сигналу на АО)

Мінімальна тривалість вхідного імпульсу:

5 мкс

5 мкс

Вхідний струм (споживання по входу), не більше:

5 мА

5 мА

Рівні сигналів спрацювання:

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-5В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Сигнал логічного "0" – стан "ВІДКЛЮЧЕНО": 0-5В
Сигнал логічної "1" – стан "УВІМКНЕНО": 18-30В

Датчики, що підключаються:

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

• Комутаційні пристрої (контакти кнопок, вимикачів, герконів, реле тощо)
• n-p-n-типу з відкритим колекторним виходом
• p-n-p-типу

Дискретні вихідні сигнали:

Кількість дискретних виходів:

2

2

Типи виходів:

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

• NPN Транзистор: до 40В, 100мА
• Перемикаюче реле: до 230В, 8А
• Твердотільне (немеханічне) реле: 40 В, до 0,5А(АС/DC)

Вид навантаження:

Активна
Індуктивна

Активна
Індуктивна

Аналогові вихідні сигнали:

Кількість виходів:

1
Опція, замість DO1

1
Опція, замість DO1

Тип виходу:

Активний

Активний

Діапазони можливих вихідних сигналів:

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

від 0 мА до 5 мА / R = 2000 Ом
від 0 мА до 20 мА / R≤500 Ом
від 4 мА до 20 мА / R≤500 Ом
від 0 до 10 В / R≥2000 Ом

Межа основної зведеної похибки формування вихідного сигналу:

≤ 0.2%

≤ 0.2%

Індикація:

Тип індикації:

Oled дисплей, 1.8"

Семисегментний
8-м розрядів

Інтерфейси:

Інтерфейс обміну даними:

USB
RS-485

USB
RS-485

Протокол обміну даних:

Modbus RTU

Modbus RTU

Електричні дані:

Напруга живлення:

Постійного струму: 24 В
Змінного струму: 230 В

Постійного струму: 24 В
Змінного струму: 230 В

Споживана потужність:

Постійного струму: не більше 120 мА
Змінного струму: не більше 1.5ВА

Постійного струму: не більше 120 мА
Змінного струму: не більше 1.5ВА

Наявність вбудованого джерела живлення входів:

Так, (опція при замовлені)
=24В, 30мА

Так, (опція при замовлені)
=24В, 30мА

Гальванічна розв'язка:

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

• Комбінована. Входи мають групову ізоляцію. Виходи, інтерфейс та живлення ізольовані від інших вузлів і між собою.
• Напруга гальванічної розв'язки не менше 500 В.

Корпус:

Тип монтажу:

на DIN-рейку

щитовий

Розмір корпусу (ВхШхГ):

100х55х60 мм

48х96х106 мм

Маса, не більше:

0,35 кг

0,35 кг

Ступінь захисту:

IP20

IP20

Умови експлуатації:

Температура навколишнього середовища:

від -40 °С до +70 °С

від -40 °С до +70 °С

Програмне забезпечення

THM-1

UA Настанова щодо експлуатування THM-1 , v 1.03 1.14 MB PDF

Інсталяція MIC-Programmer:

UA Інсталяційний архів, v1.027 102.51 MB RAR

Настанова щодо експлуатування MIC-Programmer:

UA Настанова щодо експлуатування 947.45 KB PDF
Інше

Драйвера для Windows:

UA Драйвер для Windows (Dekstop) XP/7/10/11/Server 12.11 MB ZIP
