Модуль аналогових, температурних входів

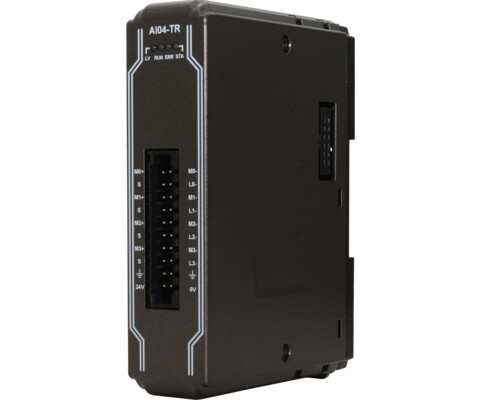

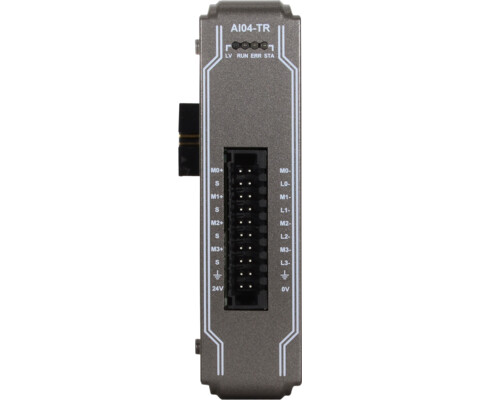

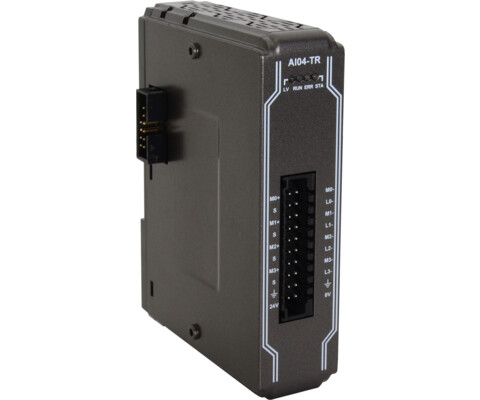

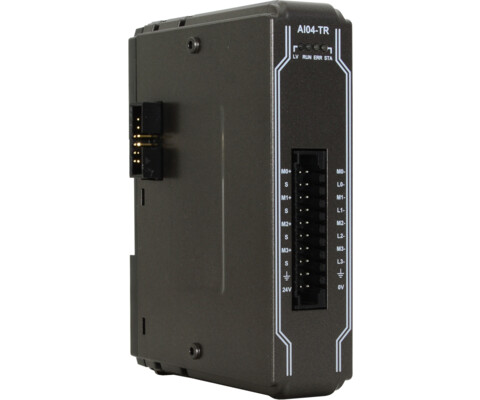

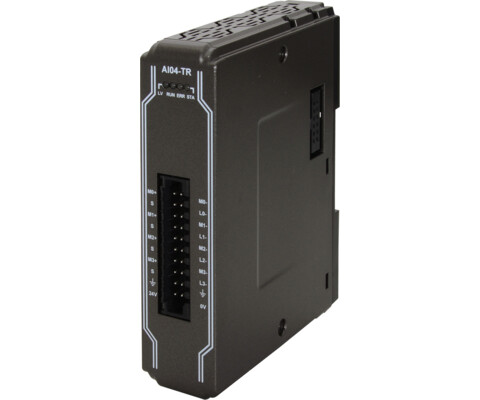

iR-AI04-TR Модуль аналогових, температурних входів

Оберіть модифікацію:

Код замовлення:

iR-AI04-TR

Кількість:

На складі

🎯 Призначення:
Модуль iR-AI04-TR серії iR від Weintek призначений для збору аналогових сигналів від термопар (TC) та резистивних термометрів (RTD) у промислових системах автоматизації.
Він забезпечує точне вимірювання температурних параметрів у технологічних процесах та передачу даних у PLC, HMI та SCADA-системи.

Може застосовуватися як:

  • частина розподілених систем вводу/виводу серії iR через комунікаційні модулі (iR-ETN, iR-COP, iR-ECAT),
  • або безпосередньо як модуль аналогових входів до контролера cMT-CTRL01, що працює під управлінням CODESYS.

⚙️ Технічні характеристики:

🔹 Аналогові входи (AI):

  • 🔢 Кількість: 4 канали
  • 📥 Підтримувані типи датчиків:
    • RTD (терморезистори): Pt100, Pt1000, Ni100, Cu50 та інші стандартні
    • TC (термопари): K, J, T, E, R, S, B, N
  • 🌡 Діапазон вимірювання: залежно від типу датчика (наприклад, від −200 °C до +1800 °C)
  • 🎚 Роздільна здатність АЦП: 16 біт
  • 🎯 Точність: ±0.2% FS
  • ⏱ Час вибірки: ~100 мс/канал
  • 🌐 Додаткові функції:
    • компенсація холодного спаю для термопар,
    • автоматична лінеаризація RTD і TC.

🔹 Ізоляція та захист:

  • 🛡 Гальванічна ізоляція між каналами та внутрішньою логікою
  • ⚡ Захист від перенапруги й обриву датчика (видача діагностичного сигналу)

🔹 Загальні параметри:

  • 🔋 Живлення: від внутрішньої шини (~65 мА)
  • 🌡 Робоча температура: 0…+55 °C
  • 📦 Підключення: знімні клемні блоки
  • 📐 Габарити: 30 × 109 × 81 мм
  • ⚖️ Вага: ~130 г
  • 📏 Ступінь захисту: IP20, DIN-рейковий монтаж

💡 Функціональні можливості:

  • ✔️ Вимірювання температури 🌡 — збір даних від RTD і термопар для точного контролю процесів.
  • ✔️ Підтримка широкого спектра датчиків 🔗 — сумісність із більшістю промислових температурних сенсорів.
  • ✔️ Гнучка інтеграція 🖥 — робота в PLC/HMI/SCADA-системах або напряму з cMT-CTRL01 (CODESYS).
  • ✔️ Масштабованість 🚀 — сумісність із іншими модулями серії iR (дискретні, аналогові, комбіновані).
  • ✔️ Діагностика ⚠️ — виявлення обривів датчиків і аварійних станів.
  • ✔️ Надійність 🛡 — гальванічна розв’язка для захисту від перешкод і підвищення точності.
  • ✔️ Візуальний контроль 💡 — LED-індикація стану каналів і живлення.
  • ✔️ Простота монтажу 🔧 — компактний корпус і знімні клемники для швидкої інсталяції.
Входа:
  • 4 температурні входи
  • термоопори та термопари
Інтерфейси:
  • Підключення від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
Живлення:
  • Від комунікаційного модуля
  • iR-ETN
  • iR-COP
  • iR-ECAT
  • cMT-CTRL01
